قالبهای پلاستیک و نقش آنها در صنعت مدرن
در دنیای مهندسی و تولید امروزی، سرعت، دقت و تکرارپذیری سه ستون اصلی موفقیت در هر خط تولید محسوب میشوند. وقتی صحبت از ساخت محصولات پلاستیکی میشود — از قطعات کوچک الکترونیکی گرفته تا بدنه لوازم خانگی و اجزای خودرو — قلب این فرآیند در قالب پلاستیک نهفته است.
قالب پلاستیک ابزاری است که با دقت بسیار بالا طراحی و ساخته میشود تا شکل نهایی یک قطعه را تعیین کند. بدون قالب، هیچ قطعهای در فرآیند تزریق، دمشی، فشاری یا ترموفرمینگ شکل نمیگیرد. به عبارتی دیگر، قالب همان «مادرِ تولید» است.
🔹 تحول پلاستیک و نیاز به قالبسازی دقیق
پیشرفت سریع در علم پلیمرها، تنوع گسترده مواد پلاستیکی و نیاز به محصولات سبک، مقاوم و اقتصادی باعث شد قالبسازی پلاستیک (Plastic Molding) به یکی از شاخههای کلیدی مهندسی تبدیل شود.
در دهههای اخیر، شرکتهای صنعتی از طراحیهای دوبعدی ساده به مدلسازی سهبعدی دقیق (CAD/CAM) و ساخت با ماشینهای CNC چندمحوره رسیدهاند. امروزه قالبها با تلرانسهای میکرونی ساخته میشوند تا حتی در تولید انبوه چند میلیون قطعه، هیچگونه خطا یا تغییر ابعادی محسوس نباشد.
🔹 فرآیند کلی تولید با قالب پلاستیک
- طراحی سهبعدی قالب:
مهندسین ابتدا قطعه نهایی را در نرمافزارهایی مانند SolidWorks، CATIA یا NX طراحی کرده و سپس قالب دو یا چند تکه را بر اساس مسیر جریان مذاب، نقاط تزریق، سیستم خنککاری و خروج هوا طراحی میکنند. - ساخت قالب:
بلوکهای فولادی سخت (مثل P20، H13 یا S136) در ماشینهای CNC، EDM و سنگزنی دقیق ماشینکاری میشوند.
سطح قالب ممکن است پولیش آینهای یا بافتدار شود تا ظاهر محصول نهایی مطابق نیاز باشد. - مونتاژ و تست قالب:
پس از ساخت، قالب روی دستگاه تزریق پلاستیک بسته میشود تا تست اولیه انجام شود. در این مرحله مشکلات احتمالی مثل گیر کردن قطعه، نشتی یا تغییر فرم شناسایی و رفع میشوند. - تولید انبوه:
با تأیید نهایی، قالب در خط تولید نصب شده و هزاران یا میلیونها قطعه پلاستیکی مشابه تولید میشود.
🔹 انواع قالبهای پلاستیک
قالبهای پلاستیک بر اساس نوع فرآیند تولید به چند دسته تقسیم میشوند:
- قالب تزریق پلاستیک (Injection Mold):
رایجترین نوع، برای تولید قطعات دقیق با جزئیات بالا (مثل قطعات خودرو، الکترونیک و لوازم خانگی). - قالب دمشی (Blow Mold):
برای تولید بطریها و ظروف توخالی مانند بطری آب معدنی یا مواد شوینده. - قالب فشاری (Compression Mold):
مناسب برای رزینهای ترموست و قطعاتی مثل پریز برق یا محفظههای مقاوم به حرارت. - قالب ترموفرمینگ (Thermoforming Mold):
برای شکلدهی ورقهای پلاستیکی نازک به ظروف بستهبندی و سینیهای مواد غذایی. - قالب چندمرحلهای و مولتیکامپوننت (Multi-shot & Overmold):
برای تزریق همزمان چند ماده یا رنگ مختلف، مثل دسته مسواک یا دکمههای لاستیکی روی قطعات سخت.
🔹 اهمیت قالبسازی در اقتصاد صنعتی
ساخت قالب شاید گرانترین بخش شروع یک پروژه تولیدی باشد، اما همان قالب میتواند میلیونها قطعه با هزینه واحد بسیار پایین تولید کند.
بنابراین سرمایهگذاری روی طراحی بهینه و ساخت دقیق قالب، تضمینکننده کیفیت و سودآوری بلندمدت است.
در صنایع خودرو، پزشکی، بستهبندی، الکترونیک و لوازم خانگی، هیچ محصول رقابتی بدون قالبسازی دقیق ممکن نیست.
🔹 فناوریهای نوین در قالبسازی پلاستیک
امروزه دنیای قالبسازی با فناوریهایی مثل:

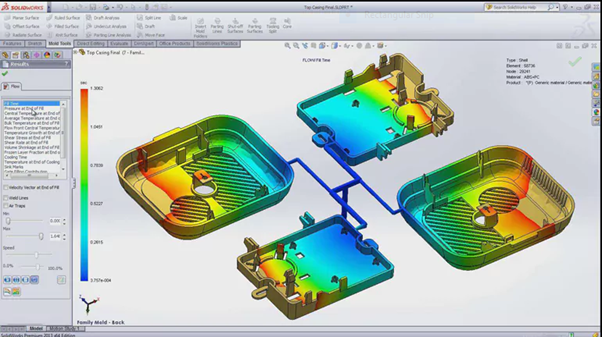

- شبیهسازی تزریق (Moldflow Analysis) برای پیشبینی جریان مذاب،
- چاپ سهبعدی قطعات نمونه (Rapid Prototyping)،
- سیستمهای خنککاری کانفورمال (Conformal Cooling Channels)،
و فولادهای هوشمند با پوششهای نانویی به دقت و کارایی بیسابقهای رسیده است.
این فناوریها نهتنها سرعت ساخت قالب را افزایش میدهند بلکه باعث کاهش زمان سیکل تولید و مصرف انرژی میشوند.
🧠 جمعبندی
قالب پلاستیک همانقدر که یک ابزار فنی است، یک اثر هنری دقیق هم هست؛ تلفیقی از دانش مهندسی مکانیک، علم مواد، طراحی صنعتی و تجربهی کارگاهی.
در جهانی که هر ثانیه میلیونها قطعه پلاستیکی تولید میشود، قالبسازی نقشی حیاتی دارد و به جرأت میتوان گفت:
«کیفیت هر محصول پلاستیکی، بازتاب کیفیت قالب آن است.»
معرفی کامل انواع قالب تزریق پلاستیک و اجزای اصلی آن
قالب تزریق پلاستیک، قلب فرآیند Injection Molding است؛ ابزاری که به کمک آن، مواد مذاب پلاستیکی به دقت درون حفرههایی با شکل از پیش طراحیشده تزریق میشود و پس از خنک شدن، قطعه نهایی با شکل و ابعاد دقیق از قالب خارج میگردد.
در ادامه، هم به انواع قالبها میپردازیم و هم به اجزای درونی آنها تا دید جامعتری از این فناوری حیاتی پیدا کنیم.
🔹 بخش اول: انواع قالب تزریق پلاستیک بر اساس عملکرد و طراحی
قالبهای تزریق از نظر نوع عملکرد، ساختار باز و بسته شدن، تعداد حفرهها و نوع تغذیه مواد به گروههای مختلف تقسیم میشوند:

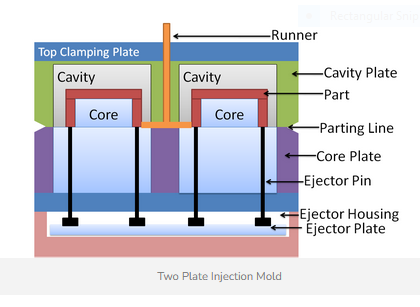

1. قالب دو صفحهای (Two-Plate Mold)
این نوع رایجترین و سادهترین نوع قالب است.
قالب از دو بخش اصلی تشکیل شده:
- صفحهی ثابت (Fixed Plate)
- صفحهی متحرک (Moving Plate)
پس از تزریق و خنک شدن قطعه، دو صفحه از هم جدا میشوند و قطعه بهوسیله سیستم پران خارج میشود.
مزایا:
- ساخت سادهتر و هزینه پایینتر
- نگهداری آسان
معایب: - محدودیت در طراحی راهگاهها (Gate)
- زمان سیکل کمی طولانیتر
2.قالب سه صفحهای (Three-Plate Mold)
در این قالب، یک صفحهی اضافی بین دو صفحه اصلی قرار دارد که راهگاه و تغذیه جداگانه دارد.
این طراحی باعث میشود قطعه و راهگاه بهصورت خودکار از هم جدا شوند.
مزایا:
- حذف نیاز به جدا کردن دستی راهگاه
- مناسب برای تولید انبوه قطعات کوچک
معایب: - ساخت و نگهداری پیچیدهتر
- افزایش هزینه ساخت قالب
3.قالب با سیستم گرم (Hot Runner Mold)
در این نوع، مواد از طریق کانالهای گرم شده درون قالب (Hot Runner) تزریق میشوند، بدون اینکه راهگاه سرد وجود داشته باشد.
مزایا:
- کاهش ضایعات مواد
- افزایش سرعت تولید
- کنترل دقیق جریان مذاب
معایب: - هزینه ساخت بالا
- نیاز به نگهداری تخصصی و سیستم گرمایش دقیق
4.قالب با سیستم سرد (Cold Runner Mold)
در این قالبها، مسیر جریان مواد تا حفره قالب در دمای محیط سرد میشود و بعد از هر سیکل، راهگاه باید جدا شود.
مزایا:
- ساخت سادهتر
- هزینه کمتر
معایب: - مصرف بیشتر مواد
- زمان سیکل طولانیتر

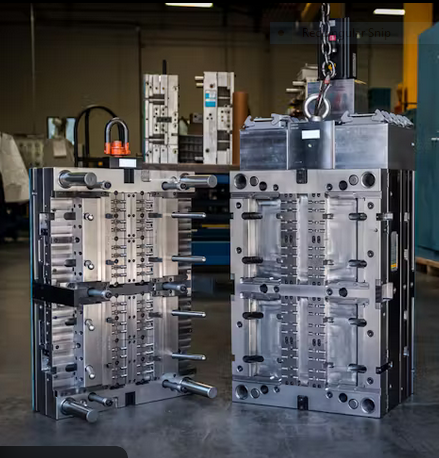

5. قالب چند حفرهای (Multi-Cavity Mold)
در این قالبها چند حفرهی مشابه وجود دارد که بهصورت همزمان قطعات مشابه تولید میکنند. مثلاً قالب ۸ کاویته (8-cavity) میتواند در هر سیکل ۸ قطعه تولید کند.
مزایا:
- افزایش سرعت تولید
- بهرهوری بالا در تیراژ انبوه
معایب: - نیاز به بالانس دقیق جریان مذاب
- طراحی پیچیدهتر سیستم راهگاه و خنککاری
6. قالبهای دو جزئی یا Overmolding
در این قالبها دو ماده متفاوت (مثلاً پلاستیک سخت و نرم) در دو مرحله پشت سر هم تزریق میشوند.
مثال: دستهی مسواک یا دکمه لاستیکی روی بدنه سخت.
7. قالبهای چرخشی (Rotary or Index Plate Mold)
برای تولید چند مرحلهای در یک سیکل تزریق بهکار میرود؛ بخشهایی از قالب میچرخند و در مرحله بعد تزریق دوم انجام میشود.

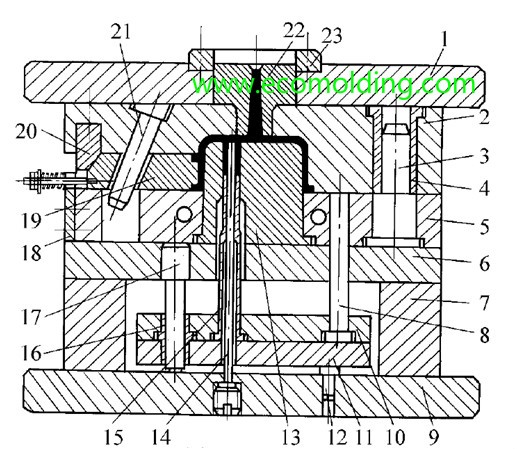

🔹 بخش دوم: اجزای اصلی قالب تزریق پلاستیک
هر قالب تزریق از چندین سیستم و مجموعه مکانیکی تشکیل میشود که با هم هماهنگ کار میکنند.
اجزای مهم عبارتاند از:
1. کویت (Cavity) و کور (Core)
این دو بخش شکل نهایی قطعه را میسازند.
- Cavity: قسمت گود و منفی شکل قطعه
- Core: قسمت برجسته که داخل قطعه را شکل میدهد

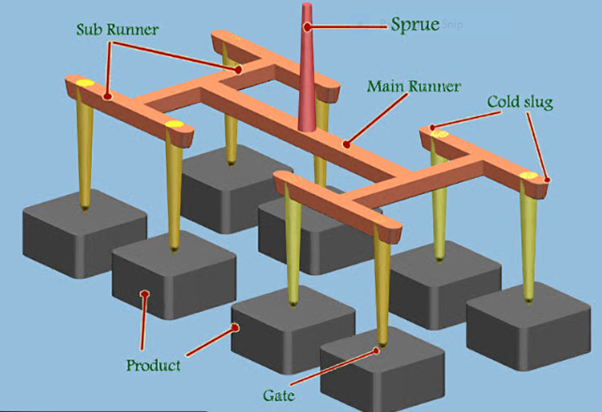

2. سیستم تزریق (Sprue, Runner, Gate)
مسیر حرکت مذاب از نازل دستگاه تا داخل حفره قالب را تشکیل میدهد:
- Sprue: مجرای اصلی ورود مواد
- Runner: مسیر افقی برای توزیع مذاب
- Gate: دهانه ورود مذاب به قطعه
3. سیستم خنککننده (Cooling System)
شامل کانالهای آب سرد یا روغن است که حرارت قالب را کاهش میدهد تا قطعه سریعتر منجمد شود و از تغییر ابعاد جلوگیری شود.
📸
4. سیستم پران (Ejection System)
پس از باز شدن قالب، این سیستم قطعه را از حفره خارج میکند.
اجزا شامل: پینهای پران، صفحه پران، بوش راهنما، و فنرهای بازگرداننده است.
5. سیستم راهنما (Guide System)
برای همراستا کردن دقیق دو نیمه قالب هنگام بسته شدن استفاده میشود.
اجزا شامل: پین راهنما، بوش راهنما و صفحه پایه.
6. سیستم تهویه (Venting System)
هوای موجود در حفره باید هنگام تزریق خارج شود؛ در غیر این صورت، قطعه دچار حفره یا سوختگی میشود.
شکافهای میکرونی روی سطح قالب برای این کار ایجاد میشوند.
7. صفحات قالب (Mold Plates)
ساختار کلی قالب را تشکیل میدهند؛ معمولاً شامل:
- صفحه ثابت جلو (Front Clamping Plate)
- صفحه متحرک (Moving Plate)
- صفحه پشت پران (Ejector Retainer Plate)
- صفحه پایه (Base Plate)
📸
🧭 جمعبندی
قالب تزریق پلاستیک حاصل ترکیب دقیقترین فناوریهای مکانیکی و طراحی دیجیتال است.
هر میلیمتر از آن با هدف افزایش عمر قالب، کیفیت سطح، سرعت تولید و کاهش هزینهها طراحی میشود.
در صنایع امروزی، درک درست از ساختار قالب برای مهندسین طراح و تولیدکنندگان ضروری است — چون هر تغییر کوچک در طراحی قالب، میتواند سرنوشت کل خط تولید را تغییر دهد.
بخش سوم: فرآیند طراحی و ساخت قالب تزریق پلاستیک
از ایده تا قالب نهایی تولید انبوه
ساخت قالب تزریق پلاستیک فقط ماشینکاری یک قطعه فولادی نیست؛ بلکه یک فرآیند دقیق مهندسی و چندمرحلهای است که از طراحی مفهومی تا تست و بهینهسازی ادامه دارد.
هر مرحله بر کیفیت، دقت ابعادی، طول عمر قالب و سرعت تولید تأثیر مستقیم میگذارد.
در ادامه، گامبهگام تمام مراحل طراحی و ساخت قالب را مرور میکنیم.
🔹 ۱. تحلیل محصول (Product Analysis)
اولین و مهمترین گام، تحلیل طراحی محصول نهایی است.
در این مرحله، تیم طراحی قالب باید فایل سهبعدی قطعه (معمولاً با فرمت STEP یا IGES) را بررسی کند تا موارد زیر مشخص شود:
- ضخامت یکنواخت دیوارهها
- زاویه خروج (Draft Angle) برای سهولت پران
- نوع و محل خطوط جدایش (Parting Line)
- تلرانسها و نقاط بحرانی
- احتمال وجود حباب یا انقباض
ابزار اصلی در این مرحله نرمافزارهایی مانند SolidWorks, Siemens NX, CATIA یا Autodesk Moldflow است.
📸
🔹 ۲. طراحی مفهومی قالب (Mold Concept Design)
در این مرحله تصمیمگیری میشود که قالب از چه نوعی باشد:
- دو صفحهای یا سه صفحهای
- سیستم راهگاه سرد یا گرم
- تعداد کاویتهها (مثلاً قالب ۱۶ حفرهای)
- نوع پران (پین، صفحه یا پنوماتیک)
در طراحی مفهومی همچنین مسیر جریان مذاب، نقاط تزریق (Gate) و سیستم خنککاری اولیه طراحی میشوند.

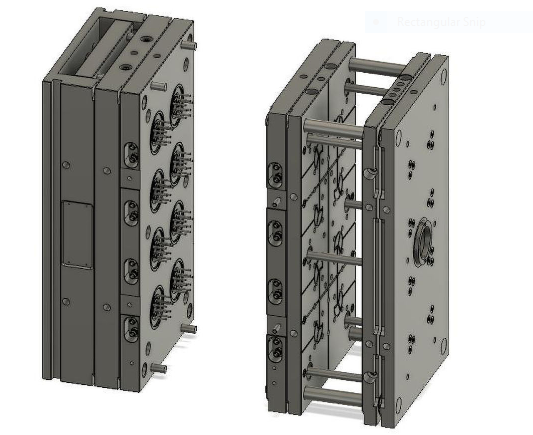

3.طراحی جزئیات قالب (Detailed Mold Design)
در این گام، همه اجزای قالب بهصورت دقیق طراحی میشوند، از جمله:
- موقعیت پینهای پران
- مسیر کانالهای خنککننده
- پینهای راهنما
- سیستم قفلکننده و تسمهها
- ابعاد صفحات قالب

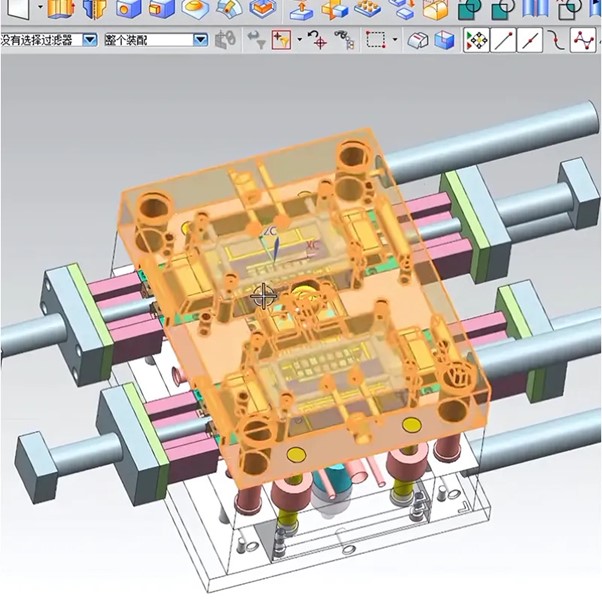

نرمافزارهای تخصصی این مرحله شامل Moldex3D, NX Mold Wizard, و Creo Mold Design هستند.
در پایان این مرحله، فایلهای نهایی برای تولید (CAM) آماده میشوند.
۴. انتخاب مواد و فولاد قالب (Material Selection)
کیفیت قالب وابسته به انتخاب صحیح فولاد و متریال است.
بر اساس نوع پلاستیک و تیراژ تولید، فولاد مناسب انتخاب میشود:
| نوع فولاد قالب | ویژگیها | کاربرد |
| P20 | سختی متوسط، قابل ماشینکاری | قالبهای تزریق عمومی |
| H13 | مقاوم در برابر حرارت | قالبهای دمای بالا یا Hot Runner |
| S136 | ضدزنگ و پولیشپذیر بالا | قطعات شفاف (مثل بطری یا اپتیک) |
| 718H | مقاومت عالی در برابر سایش | قطعات با فیبر شیشهای |
| 1.2312/1.2311 | فولاد استاندارد اروپایی قالب | قالبهای صنعتی عمومی |

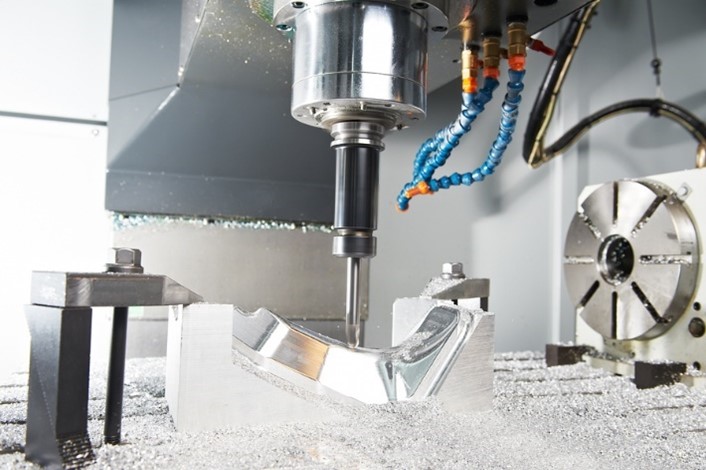

. ماشینکاری و ساخت قالب (Machining & Manufacturing)
ساخت قالب معمولاً شامل چند مرحله است:
- CNC Milling: برش و شکلدهی اولیه صفحات قالب
- EDM (Electrical Discharge Machining): برای جزئیات دقیق، گوشههای تیز و حفرههای عمیق
- Grinding & Polishing: پرداخت نهایی سطوح برای دقت میکرونی
- Assembly: مونتاژ قطعات (Core, Cavity, Ejector System, Cooling Lines)
در این مرحله، خطای مجاز معمولاً کمتر از ± 0.05 mm است.
6.تست قالبMold Trial – T0) تا T3)
بعد از ساخت، قالب روی دستگاه تزریق نصب شده و فرآیند تست انجام میشود.
هدف از این مرحله، اطمینان از عملکرد صحیح و رفع ایرادهای احتمالی است.
| مرحله تست | هدف | توضیحات |
| T0 | تست اولیه مونتاژ و آببندی | بررسی عملکرد باز و بسته شدن قالب |
| T1 | اصلاحات اولیه | بررسی خطوط جدایش، تهویه، و کیفیت سطح قطعه |
| T2 | تست فنی نهایی | کنترل ابعاد، انقباض، و تطابق با طراحی |
| T3 | تأیید تولید انبوه | قالب آماده نصب در خط تولید |
.7مستندسازی و تحویل قالب (Documentation & Handover)
در پایان، نقشههای فنی، فایلهای CAD/CAM، گزارش تستها و دستورالعمل نگهداری قالب تحویل مشتری میشود.
این مرحله تضمین میکند که قالب در خط تولید بدون مشکل کار کند و در آینده بهراحتی قابل سرویس باشد.
⚙️ جمعبندی نهایی
فرآیند طراحی و ساخت قالب تزریق پلاستیک یک مسیر مهندسی دقیق است که نیاز به هماهنگی کامل بین طراح، سازنده و تولیدکننده دارد.
هر اشتباه کوچک در طراحی میتواند منجر به هزاران قطعه معیوب در تولید شود.
اما اگر اصول درست رعایت شود، یک قالب استاندارد میتواند میلیونها قطعه با کیفیت یکنواخت تولید کند و سالها در خط تولید باقی بماند.

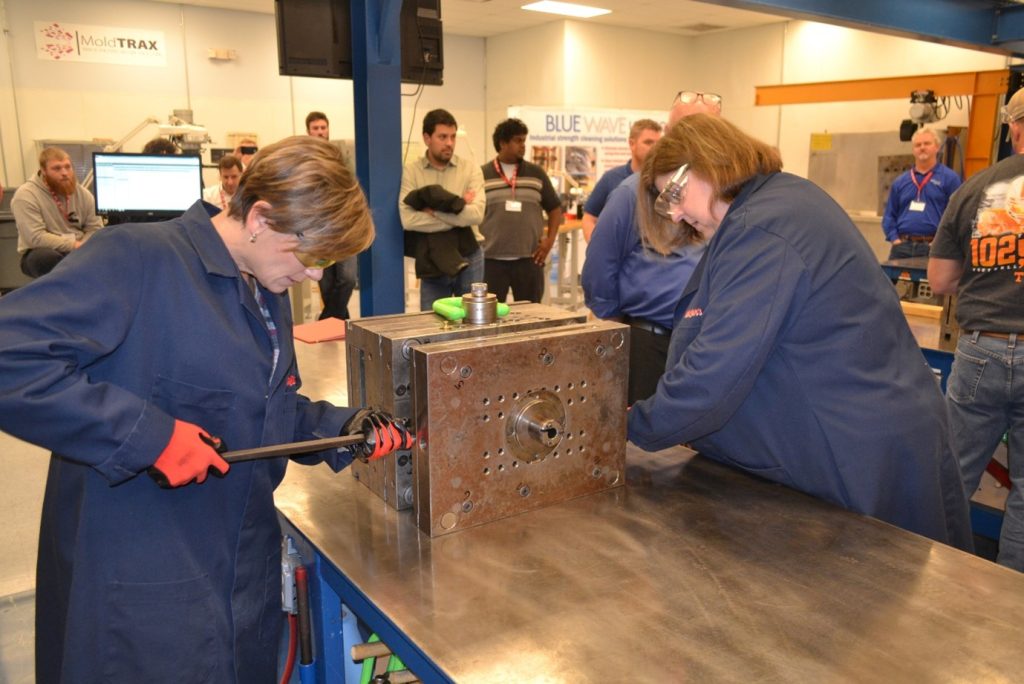

نگهداری، تعمیر و افزایش عمر قالبهای تزریق پلاستیک (Mold Maintenance & Troubleshooting)
🌟 مقدمه
وقتی یک قالب تزریق پلاستیک ساخته و در خط تولید نصب میشود، تازه مرحلهی واقعی عمر کاری آن آغاز میگردد.
حتی بهترین قالبها اگر بهدرستی نگهداری و سرویس نشوند، پس از چند هزار سیکل تزریق دچار سایش، نشتی، گیر کردن پینها یا تغییر ابعاد خواهند شد.
از طرف دیگر، قالبی که با برنامهی منظم سرویس شود، میتواند میلیونها قطعه بدون افت کیفیت تولید کند.
به همین دلیل نگهداری قالبها یکی از ارکان اصلی در موفقیت تولید صنعتی و کاهش ضایعات است.
نواع نگهداری قالب
نگهداری قالبها معمولاً در سه سطح انجام میشود:
| نوع نگهداری | زمان اجرا | هدف | مثال |
| نگهداری روزانه (Preventive Maintenance) | پس از هر نوبت تولید | تمیزکاری، روانکاری، بررسی سریع قطعات متحرک | پاک کردن مذاب باقیمانده، چک کردن پینها |
| نگهداری دورهای (Periodic Maintenance) | هر چند هزار سیکل کاری | باز کردن جزئی قالب، کنترل سایش و نشتی | تعویض اورینگها، بررسی خطوط خنککننده |
| نگهداری اصلاحی (Corrective Maintenance) | در صورت خرابی یا عیب | تعمیر یا جایگزینی قطعات آسیبدیده | تراش مجدد حفره یا تعویض پین پران |
اجزای حساس قالب که نیاز به توجه دارند
- پینهای پران (Ejector Pins):
بیشترین تماس را با قطعه دارند و در اثر حرارت و فشار زیاد، دچار سایش میشوند.
→ باید مرتب تمیز و روغنکاری شوند. - سیستم خنککاری (Cooling System):
رسوب آب یا زنگزدگی در کانالها باعث کاهش راندمان خنککاری میشود.
→ استفاده از آب مقطر یا افزودنی ضد خوردگی توصیه میشود. - راهگاه و گیت (Runner & Gate):
در قالبهای راهگاه سرد، مواد باقیمانده باید پس از هر شیفت تولید پاک شوند.
→ استفاده از نیتروژن یا هوای فشرده برای تخلیه مفید است. - صفحات جدایش (Parting Surface):
باید از خط خش، ضربه و چربی محافظت شود.
→ همیشه با اسپری ضد زنگ و پارچه نخی تمیز شوند. - حفره (Cavity) و مغزی (Core):
سطح نهایی قطعه را تعیین میکنند.
→ استفاده از خمیر پولیش مخصوص برای حفظ صافی سطح الزامی است.
🧰 تجهیزات و ابزارهای نگهداری قالب
یک واحد نگهداری قالب حرفهای باید شامل موارد زیر باشد:
- میز کار مخصوص قالب با سطح صاف و گیرههای نگهدارنده
- دستگاه شستشوی التراسونیک برای تمیز کردن کانالها
- پمپ و شیلنگ فشار قوی برای تمیز کردن سیستم خنککاری
- ابزار اندازهگیری دقیق (میکرومتر، ساعتاندازهگیری، کولیس دیجیتال)
- اسپری روانکننده و ضد زنگ مخصوص قالب
- ست ابزار باز و بسته کردن قالب (Allen, Torque Wrench, Socket Set)
عیوب رایج در قالب تزریق پلاستیک و روش رفع آنها
| نوع عیب | علت احتمالی | راهحل |
| گیر کردن پین پران | رسوب یا انحراف پین | تمیزکاری و سنگزنی سطح تماس |
| نشتی آب خنککننده | ترک در لوله یا واشر خراب | تعویض اورینگ و تست فشار |
| خط جوش روی قطعه (Weld Line) | تهویه ضعیف یا فشار پایین تزریق | بهبود سیستم تهویه، تنظیم فشار |
| تابدار شدن قطعه (Warping) | خنککاری غیریکدست یا ضخامت نامتوازن | اصلاح مسیر کانالهای خنککننده |
| خراش روی سطح قطعه | آلودگی سطح قالب یا پین پران تیز | پولیش مجدد سطح قالب |
نکات کلیدی افزایش عمر قالب
- همیشه قبل از توقف طولانی، قالب را تمیز و با اسپری ضد زنگ بپوشان.
- قالب را در محیط خشک با رطوبت کمتر از 60٪ نگهداری کن.
- هر بار قبل از نصب در دستگاه، قالب را گرم کن تا از شوک حرارتی جلوگیری شود.
- از ثبت سوابق استفاده و تعمیرات قالب (Mold Log Sheet) غافل نشو.
- هر 50 تا 100 هزار شات، قالب را کاملاً دمونتاژ و بازبینی کن.
📸
📘 جمعبندی
نگهداری اصولی قالب نهتنها از خرابیهای پرهزینه جلوگیری میکند، بلکه باعث افزایش عمر مفید قالب تا چند برابر میشود.
قالب سالم یعنی توقف کمتر در تولید، ضایعات کمتر، و کیفیت یکنواختتر در محصولات نهایی.
به قول یکی از مهندسین قدیمی قالبسازی:
“قالب مثل قلب خط تولید است — اگر از آن مراقبت نکنی، خط میمیرد.”
